概述

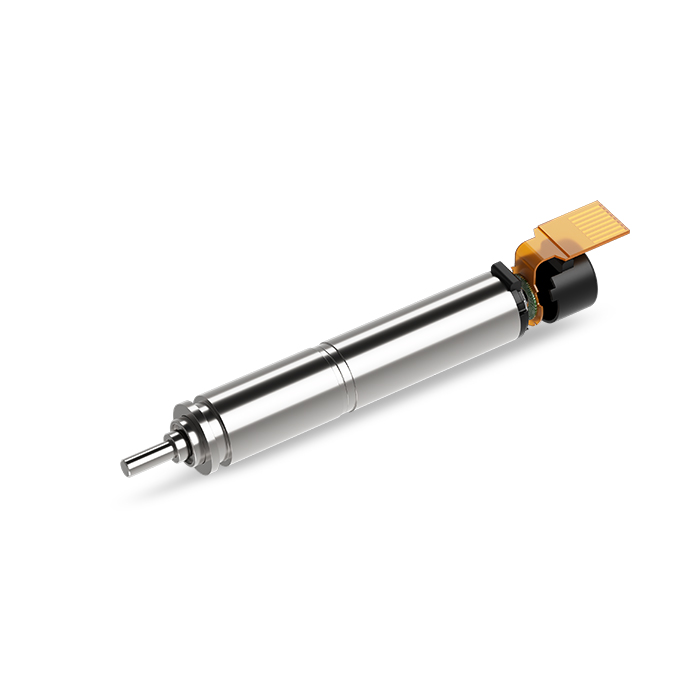

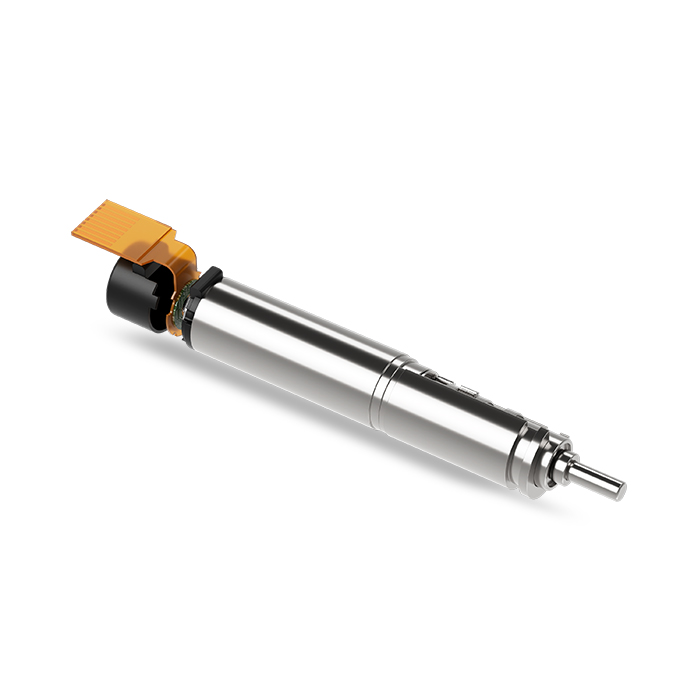

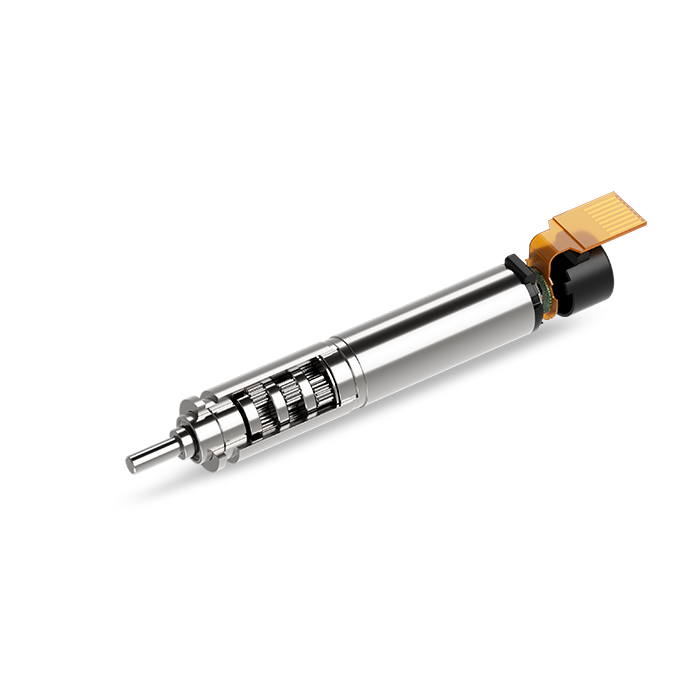

6mm高性能電機（15）
產品型號：GM22030-01
外直徑：6
總長度（mm max ）：31.7
齒輪箱減速比：729:49(約15：1)
使用電壓（VDC）：12
空載轉速（RPM）：4000±15%
空載電流（mA Max）：150
負載力矩（gf.cm）：50
轉速（RPM Min）：2000
電流（mA Max）：380
噪音：變音小于5dB,穩定后不超出50dB(側面30CM,環境噪音34dB Max)
電機使用環境溫度范圍（°C）：-40~+100
環保要求：滿足RoHS指令規定
| FPC PIN定義 | |
| PIN1 | Winding 1 |
| PIN2 | Winding 2 |
| PIN3 | Winding 3 |
| PIN4 | VHall（3.3-24V） |
| PIN5 | GND |
| PIN6 | HALL 1 |
| PIN7 | HALL 2 |
| PIN8 | HALL 3 |
| 電機參數 | |
| 電機型號 | MC0623Φ6mm空心杯無刷電機 |
| 額定電壓（V） | 12 |
| 空載轉速（RPM） | 63400±10% |
| 空載電流（A） | 37±50% |
| 額定轉速 | 46800±10% |
| 額定轉矩（mNm） | 0.425 |
| 額定電流（A） | 0.308±50% |
| 堵轉轉矩（mNm） | 1.7±7% |
| 堵轉電流（A） | 0.85±20% |
*注：以上具體參數可根據客戶要求定制。

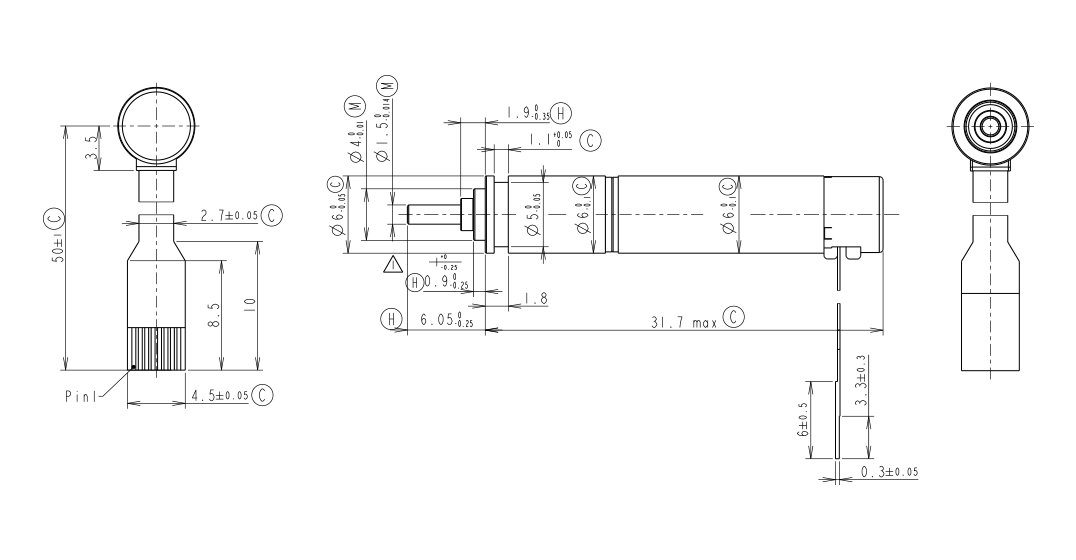

設計圖紙
